(注二):当特殊应用时可以选择警报是否输出，无论如何选择输出状态，温度保护功能仍然有效。

(注三):当特殊应用时可以订购预先选择最高速率值，例如:DC0-5V 相对于0-4000RPM或其它自订转速值。

(注四):为了让马达驱动器得到最佳的保护，我们接受客户需求更改每个驱动器所需要的最大转速与最大电流安全值的程序变更服务，以达到使马达工作在最佳工作区。

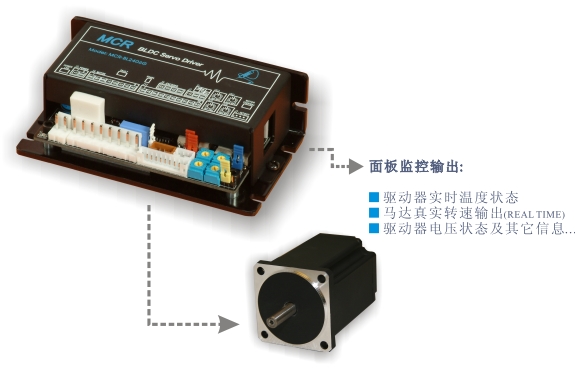

• JP10 接头 [数字面板控制, 2 Pin]
  短路 -> 驱动器控制权由面板控制
  开路 -> 驱动器控制权不受面板控制但可监控


• J1 接头 [外部转速控制输入端, 3 Pin]
  1 -> 外部调速旋钮+V 接点
  2 -> 外部调速旋钮 Wiper 接点(调整点)
  3 -> 外部调速旋钮 0V 接点 (GND)
  NOTE: 使用外部可变电阻调速时请搭配1K~500K Ohmic B Type，电压范围0 +5V。


• J2 接头 [内外部速度选择设定, 3 Pin]
  1:2短路 -> 设定由内部VR调速
  2:3短路 -> 设定由外部VR或外部电压调速


• J3 电源输入连接头
  1 -> 电源输入DC+12~35V接点
  2 -> 电源输入0V(GND)接点


• J4 接头 [马达输出/入讯号接线端, 8 Pin]


  脚位	名称	出线颜色	马达线色
  1	马达线圈U相	(蓝)	(蓝)/(蓝)
  2	马达线圈V相	(紫)	(紫)/(白)
  3	马达线圈W相	(灰)	(灰)/(棕)
  4	Hall Sensor电源 H +	(黄)	(黄)/(橙)
  5	Hall Sensor电源 H -	(绿)	(绿)/(黑)
  6	Hall Sensor, HU	(棕)	(棕)/(黄)
  7	Hall Sensor, HV	(红)	(红)/(灰)
  8	Hall Sensor, HW	(橙)	(橙)/(绿)



• J11 接头 [信号控制输出入讯号接线端, 10 Pin]


  脚位	名称	出线颜色	备注
  1	GND信号地 COM0	(黑)
  2	CW/CCW正反转输入端	(黄)
  3	BRAKE煞车输入端(开路=煞车，短路=运转)	(红)
  4	输出致能关闭 (开路=正常，短路=关闭)	(绿)
  5	煞车停止=开路 / 减速时间停止=短路	(橙)
  6	复归	(蓝)
  7	隔离地 (SHIELD)(OPTIONAL)	(紫)
  8	输出共地端 Output COM1	(棕)
  9	ALARM输出 Open Collector C (<15mA)	(灰)
  10	SPEED速度输出 Open Collector C (<15mA)	(白)



• J6 马达过热保护连接头(2PIN)
  1:2 -> 马达过热保护开关接点,马达厂专用选购配备


• R13 内部速度调整VR
  速度调整范围:100RPM - 3000 RPM (STANDARD), 4000RPM (OPTIONAL)


• R21 加速时间设定VR
  调整范围:0.2 ~ 15 sec.

• R26 减速时间设定VR
  调整范围:0.2 ~ 15 sec.

• J9 编/译码器连接头 (定制品)
  1: A相
  2: B相
  3: Z相
  4: 编/译码器信号地

• S1 输入端子极性选择
  1: SINK模式时，公共点=DC0V (标准品)
  2: SOURCE模式时，公共点=DC+V (BUS VOLTAGE DC+24 或 DC+12V) (定制品)

• 错误代码 & 警告输出 (ALARM OUTPUT)
  当异常(欠相、过负载、过热、过压/低压)发生时，驱动器内部的保护会作动，使马达停止运转，警告输出讯号会依异常状态输出从OFF切换至ON，驱动器上的警告灯(红色)也会点亮。可藉由运作绿色指示灯 (OPERATION LED)闪灭的次数来确认保护动作的原因，错误代码如下：

  项目	保护动作	警告灯闪灭次数	可能原因说明
  1	电压过高	1	外加的电源电压超过35V
  2	电压过低	2	外加的电源电压低于10V
  3	过负载 (OVERLOAD)	3	超过马达额定负荷
  4	欠相 或 马达接头脱落	4	马达霍尔讯号异常
  5	驱动器过热	5	驱动器内部温度超过70℃
  6	马达温度过热 (马达需有温度开关)	6	马达温度开关跳脱 (OFF)
  7	---	7
