自动化设备电流侦测系统
P/N:MCR-CD6656A
产 品 特 点:
- MCR-CD6656A应用于侦测各种设备电流,
- 利用四组简易上下限设定,可兼具侦测设备
- 运作电流以及待机电流,避免超因波震荡子老化
- 并减少产能损失,提供整条自动化生产设备的异常侦测
- 特别提供正负修正值,可修正显示数值
- 具有电流侦测取样速率快,精度高,显示稳定...等。
功能及特性一览表 :
| 型号 |
MCR-CD6656A
|
| 驱动方式 |
Hall
Effect Current |
| 最大侦测电流 |
5A
Max .(customize) |
| 电源输入 |
AC220V(50~60Hz)
(Customize) |
| 显示电流值或功率因子 |
(Customize) |
| 储存温度 |
-40
C ~ +100 C |
| 运作温度 |
10
C ~ +50 C |
| Junction
Temp |
90
C |
说明:

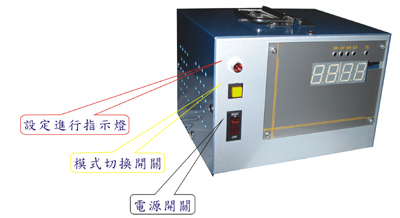

- 设定进行指示灯:
当设定进行指示灯亮时,系统并未侦测感应电流,因此不会造成ALARM输出,请注意。\

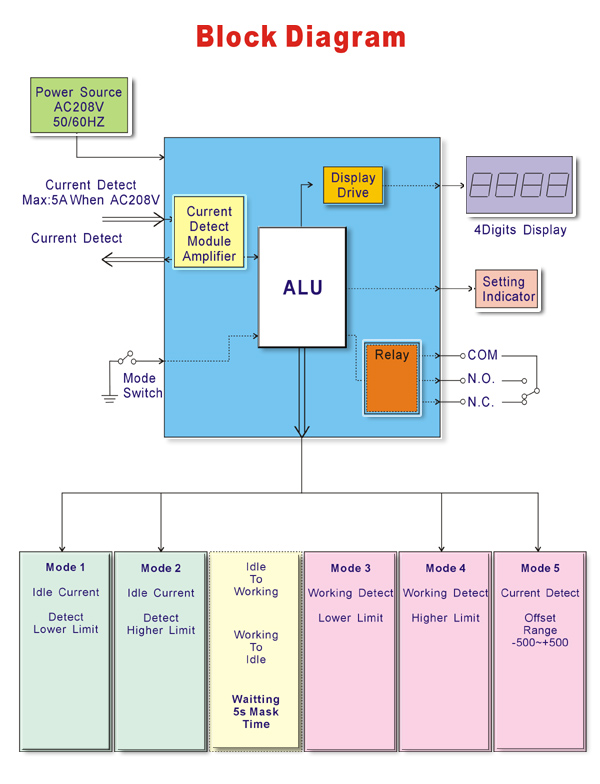

- 模式切换开关:
切换顺序为 MODE 1 -> MODE 2 -> MODE 3 ->MODE 4 ->
MODE 5 ->MODE1

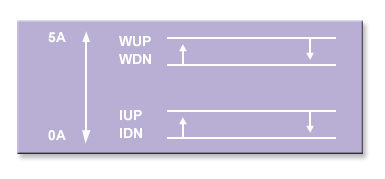

- MODE 1: 设定IDLE下限电流(Detect Point 1 IDN)。
- MODE 2: 设定IDLE上限电流(Detect Point 2 IUP)。
- MODE 3: 设定WORKING下限电流(Detect Point 3 WDN)。
- MODE 4: 设定WORKING上限电流(Detect Point 4 WUP)。
- MODE 5: 侦测电流误差修正,范围-500 ~ + 500 读值。
- 电源开关:
系统电源开关
*当电源关闭时,后方端子台RMI-1与RMI-2仍然有AC208V电源,请注意以防电击危险!

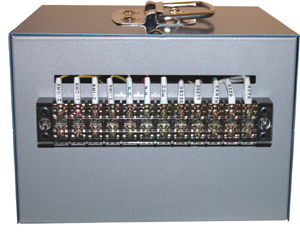

- R220 :
电源输入端
- S220 :
电源输入端
- EARTH
: 公共地
- OR220
: 电流侦测输出端
- OS220
: 电流侦测输出端
- COM :
警报输出共点
- N.O. :
警报输出常开点
- N.C. :
警报输出常闭点
- RMI-1
: 外部干接点远程控制输入端
- RMI-2
: 外部干接点远程控制输入端
- RMO-1
: 内部干接点输出端
- RMO-2
: 内部干接点输出端
|
 |
|
