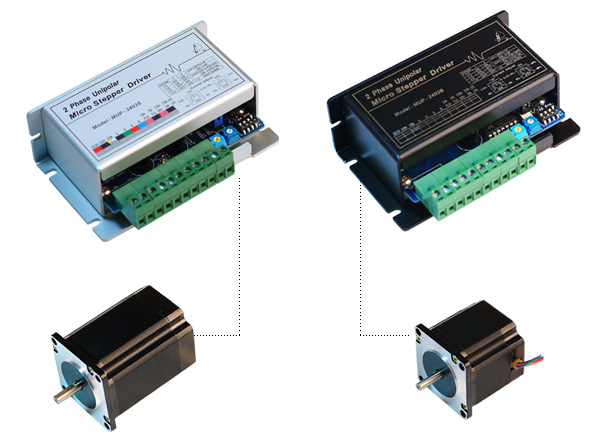

二相微步进马达驱动器1/16
|
P/N:MCR-MUP2403S
|
适用各种国内外各厂牌之2相5线6线步进马达之驱动
MCR-MUP2403B 微步进马达驱动器提供您最有竞争力的价格... NTD$800 ea.(此价格最低订购量≧100PCS)
产品特色:
- 电源输入范围广，可由 DC12~40V
输入范围电流高达3安培皆可操作。
- 可选择 1/2微步(1/2
Micro PWM)
- 1/4微步(1/4
Micro PWM)
- 1/8微步(1/8
Micro PWM)
- 1/16微步(1/16
Micro PWM)
- 可调整马达供应电流量，使步进马达运转效能提高不发烫。
- 停止时驱动器自动制动马达可停留在任何微步运行中之任意1/16位置。
- 脉波输入停止时驱动器制动电流可调整。
- 可选择输入单脉波 (1P) 或双脉波 (2P)。
- 宽广频率输入范围
Unipolar up to 220K，并可配合脉波产生器应用于各种运动
- 本驱动器设计采高速率 PWM 自动补偿功能与高效率(High
Efficient)低温设计可使马达运作效能高且不发烫。
- 输入采光电隔离设计，防止干扰并有输入指示灯(CW
与 CCW
分别分色显示)，操作检视维修更加便利。
|
|

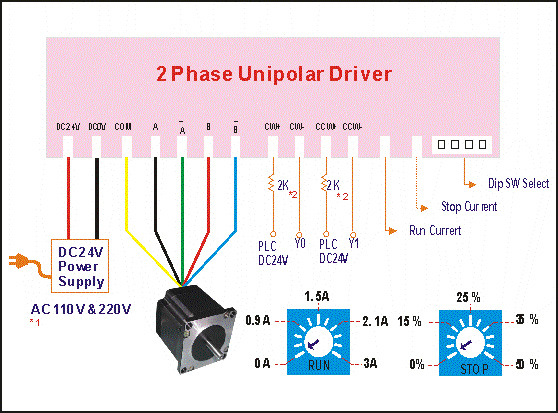

| 接线图 |
|
- Optional(not
Include in MUP-2403S)
- Caution!
When using PLC transister output，addational
2K resister is necessary toprotect driver input
current else cause damage driver。
|
|
| 功能及特性一览表
: |
|
型号
|
MUP-2403S
|
MUP-2403B
|
驱动方式
|
Unipolar
|
每相最大驱动电流
|
3A
Max .(可调)
|
输入最高频率
|
220KHz
|
输入方式
|
Photo-Coupler
|
输入指示
|
YES
|
| 电源输入范围 |
DC8V-45V
|
电流调整范围
|
0%-100%
|
停止电流范围
|
0%-50%
(可调)
|
马达相线
|
(2相5线)(2相6线)
|
温度保护
|
Yes
|
单双脉波输入(1P/2P)
|
Yes
|
储存温度
|
-20℃
~ +100℃
|
运作温度
|
0℃ ~ +70℃
|
| Junction
Temp |
140℃
|
|

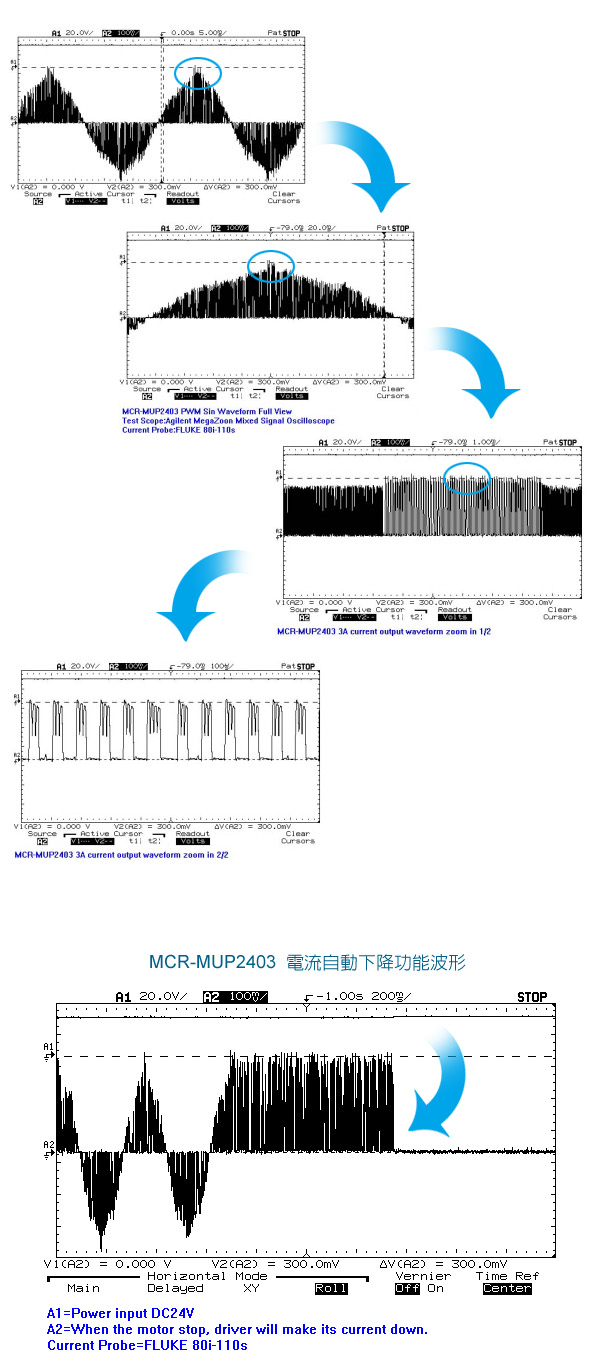

| 电流测试输出波形: |
|
|
| DIP
SWITCH 部份 |
DIP
SWITCH SETTING:
|
DIP
|
1
|
2
|
1/2
Microstep
|
ON
|
ON
|
1/4
Microstep
|
ON
|
OFF
|
1/8
Microstep
|
OFF
|
ON
|
| 1/16
Microstep |
OFF
|
OFF
|
- DIP
SWITCH 3:
OFF => 1P
ON => 2P
- DIP
SWITCH 4:
OFF => POWER SAVE DISABLE
ON => POWER SAVE ENABLE
- J3=DRIVER
SHUT DOWN CONTROL PIN:
SHORT => DISABLE
OPEN => ENABLE
- J2
LIST:
DC+24V => POWER IN DC VOLTS
GND => POWER GND
DC+24V => UNIPOLAR MOTOR COMMON PIN
A => MOTORA
/A => MOTOR/A
B => MOTORB
/B => MOTOR/B
CW+ => CW ROTATE INPUT +V (NORMAL DC+5V INPUT)
CW- => CW ROTATE INPUT -V
CCW+ => CCW ROTATE INPUT +V (NORMAL DC+5V INPUT)
CCW- => CCW ROTATE INPUT -V
|
| 讯号说明: |
|
|
|

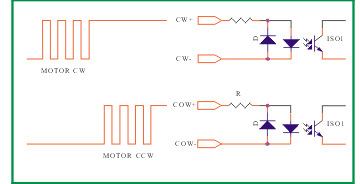

1P
PULSE INPUT METHOD
|
|
|
|

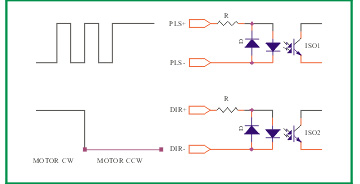

2P
PULSE INPUT METHOD
|
|
|
|

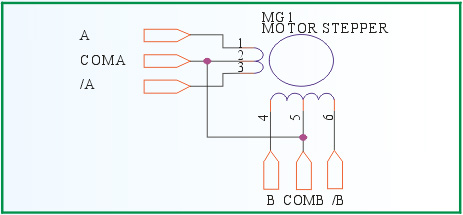

MOTOR
CONNECTION METHOD
|
|
