| 规
格 表 |
名称／型号
|

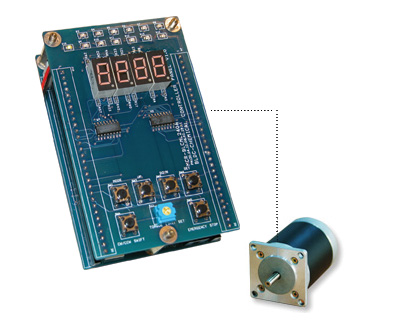

直流无刷马达驱动器／MCR-BLCML2406
|
使用电源
|
DC24V
+_20% 或 DC12V(定制品) |
输出电流
|
6A (Max.) |
适用马达功率
|
＜200W
|
速度控制范围
|
50:1 |
操作功能
|
可依客户要求设计专属配套功能、加速时间与减速时间程控、马达瞬间正反转、内藏指拨开关4段功能预留设定、功率输出致能关闭、实时转速速度显示、警报输出、电流过大侦测、温度过热保护摄氏70度C、外部紧急停止、外部复归输入、最大扭力输出设定、扭力输出灯号显示、正反转状态指示、故障警示… |
转速设定
|
内部/ 外部转速控制 (20K
Ohmic , 0 5V) |
| 加速时间、减速时间 |
由程控 |
输入讯号
|
正反转，运转/停止,煞车,复归连续自动化功能控制 |
环境温度/湿度
|
-40
C to +85 C |
| 尺寸/重量 |
95(H)x60(W)x38(D)+-1 mm / 170g (不含外壳) |
| 产
品 特 点: |
|
除具有可决定性定速定扭力自动补偿功能外，亦可以设定扭力最大输出，并显示扭力输出状态。并且首次将面板显示功能合并于驱动器与控制器于一身，实现超小体积制程，提供自动化控制完整技术解决方案，完全整合控制器与驱动器以降低成本。
- 平稳的转矩输出，具高扭力特性
- 低噪音，长时间使用马达不发烫
- 体积小，效率高，寿命长，可瞬间高速正反转，可依照客户功能订制(注1)
|
Tc.
Mos Case Temperature( C)
Maximun
Drain Current Vs.Case Temperature on Power Mos.
|
- 请仔细阅读使用说明书，并在使用产品时注意安全。
- 阅读完使用说明书后请请随驱动器保存，并于日后移交使用者。
- (注1):客户可依照自动化流程把连贯动作由本公司完全由驱动器微电脑控制，唯订制数量可能有最低限制.
|
- 四位数速度显示器
四位数七段显示器可显示速度外的其它运转信息,?/font>
- 按键控制
MODE、UP、DOWN、SET可设定马达运转功能或其它用途.
CW/CCW 可设定实时正逆转状态,
EMERGENCY STOP可确保运转安全性,使驱动器紧急停止.
- J7
接头 [外部转速控制输入端, 3 Pin]
1 -> 外部调速旋钮+V接点
2 -> 外部调速旋钮 Wiper接点(调整点)
3 -> 外部调速旋钮 0V接点(GND)
NOTE: 使用外部可变电阻调速时请搭配20K奥姆,电压范围0 +5V。
- R11
最大扭力设定旋钮
设定时按下MODE键,可以检知扭力设定百分比,已决定驱动器操控马达的最大扭力输出.
-
J8 电源输入连接头
1 -> 电源输入+24V接点 (可选购12V版本)
2 -> 电源输入0V(GND)接点
- J11
接头 [马达输出入讯号接线端, 8 Pin]
|
脚位
|
名称
|
出线颜色
|
马达线色
|
|
1
|
马达线圈U相
|
(蓝) |
(蓝) |
|
2
|
马达线圈V相
|
(白)
|
(白) |
|
3
|
马达线圈W相
|
(棕)
|
(棕) |
|
4
|
Hall
Sensor电源 H +
|
(橙)
|
(橙) |
|
5
|
Hall
Sensor电源 H -
|
(黑)
|
(黑) |
|
6
|
Hall
Sensor, HU
|
(黄)
|
(黄) |
|
7
|
Hall
Sensor, HV
|
(灰)
|
(灰) |
|
8
|
Hall
Sensor, HW |
(绿) |
(绿) |
- S17
四段指拨开关设定
可设定预留功能切换共16种选择
| 应用范例(一): |
| 直流无刷马达驱动器，应用于输送带时使控制方式变得更简单，只需简单的调整设定，便可以使输送带运转时速度平稳，驱动器内建
TORQUE 自动补偿侦测，因此无论输送带上的物体轻重， MCR-BLCML2406 直流无刷驱动器便可以自动侦测马达运转状态，使马达运转定速，无论您原先设计何种
AC 感应马达，或 DC碳刷马达，使用最完整的 MCR-BLCML2406 无刷马达驱动器，配合无刷马达免保养、寿命长及连续运转不发烫的解决方案，将使得控制变得更容易、低成本且量产效能大幅提高。 |
|
| 应用范例(二): |
PP 盒包装机半自动 DVD VCD CD
录像带、DVD、VCD、CD 等之 PP 外盒应用于快速稳定送膜定位，只需简单的设定所需转速，便可以使其正反转与停止控制自如，无论半自动或全自动有了定速功能，即使机械老旧而产生的机械阻力BL150-0无刷马达驱动器的内部侦测电路，都可以使机器稳定而发挥最大效能。 |
|
| 应用范例(三): |
| 当 MCR-BLCML2406无刷马达驱动器应用于涡杆或螺杆时，无论水平运动、左右摆料，驱动器可以在不经过停止的情况下直接高速正逆转往返运动，任何马达瞬间正逆转所造成的反向电动势，将被驱动器保护电路全数吸收并且释放，当运动于垂直运动时亦可保持所设定的速度，可简易配合简单回路，即可达成快进慢进，快退慢退的应用，CDR
的棉套废料收料设备即是应用之一，亦可运用于 X-Y 平台、电缸或电动流量阀。 |
|
| 应用范例(四):化学工业 |
| 当 MCR-BLCML2406 无刷马达驱动器应用于化学或医药调剂实验设备...，即可使驱动器依照所调整的速度，做单一转向或是正反转往覆运动，使设备制造更简单，体积小且方便携带。 |
|
| 应用范例(五): |
| MCR-BLCML2406 无刷马达驱动器应用于食品工业产品时，驱动器的高速运算核心，可使马达运转达到
3600RPM 或更快，无论低速扭力的表现或是瞬间加速，MCR-BLCML2406 都是不可或缺的组件。 |
|
| 应用范例(六):家电设备 |
| 当无刷马达驱动器应用于洗衣机不但运转噪音极低，并且可以非常容易以干接点控制其正逆转，并且利用外部
D/A 信号控制马达速度，应用于烘干机与冷气机，外部只需输入电压信号指令，驱动器内部由 PWM
控制马达转速，不但节省能源且不发烫。 |
|
| 应用范例(七): |
| 当 MCR-BLCML2406 无刷马达驱动器应用于裁缝机，可瞬间提速或快速进刀，应用于裁布机亦可使裁刀自动依照驱动器输出的脉波信号回馈，计算出运行长度，可自动裁切、自动归位，配合驱动器的定速自动补偿扭力功能，亦可应用于汽车打蜡机、低速研磨设备或电动工具，体积小且操作控制简便，易于安装。 |
|
| 应用范例(八):自动化封尾机 |
| 当 MCR-BLCML2406 无刷马达驱动器应用于自动封尾设备，举凡牙膏、果酱、化妆品工业...等，自动填料与封尾前的记号快速搜寻与定位MCR-BLCML2406
都使得配线变得非常简单，即可与光电开关完成每0.7秒搜寻一次记号点与快速定位的周期动作，无须保养也不会有步进马达于加速过程中容易失步的缺点，使机器运转顺畅。
|
|
| 高质量的 MCR-BLCML2406 无刷马达驱动器，经过全自动化量产与严密的测试，适用各种国内外各厂牌之3相无刷马达驱动，具有自由停止、瞬间正逆转保护功能。在产业上的应用不胜枚举，兹例举以上八种应用大纲供设计者参考，如蒙垂询尽请不吝指教。 |
| |
| |
|
|
