规 格 表
名称／型号

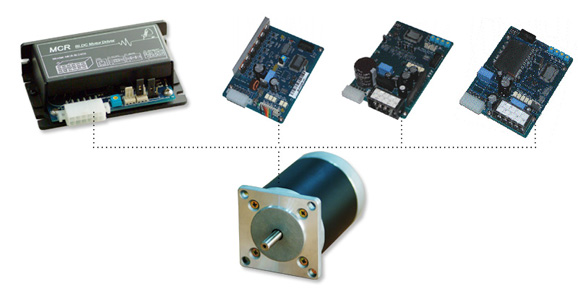

直流无刷马达驱动器／MCR-BL2406B (V6.0)
使用电源
DC24V ±20% 或 DC12V(定制品)
输出电流
6A (Max.)
适用马达功率
＜150W
速度控制范围
50:1
操作功能
加速时间与减速时间独立设定、马达瞬间正反转、内部/ 外部速度选择、功率输出致能关闭、霍尔IC三相信号输出、实时转速脉波输出、警报输出锁定(注一)、电流过大侦测、60 / 120 Hall Sensor 位置选择、温度过热保护、马达过热保护(定制品)、外部复归输入、
转速设定
内部/ 外部转速控制 (20K Ohmic , 0~5V)
加速时间、减速时间 各0~5Sec.
输入讯号
正反转，运转/停止,煞车,复归
环境温度/湿度
-40 ℃ to +85 ℃
尺寸/重量 60(L)x108(W)x30(H) ±1 mm / 180g
(注一):当特殊应用时可以选择警报是否输出,无论如何选择输出状态,温度保护功能仍然有效

产 品 特 点:
  • 平稳的转矩输出，具高扭力特性
  • 低噪音，长时间使用马达不发烫
  • 体积小，效率高，寿命长，可瞬间高速正反转，加减速时间独立调整…
  • 内部／外部速度调整选择
  • 马达每转输出12或24个脉波可供检知运算使用
  • 提供三项霍尔信号输出，专供使用PLC或微电脑计算绝对位置使用



Tc. Mos Case Temperature( C)
Maximun Drain Current Vs.Case Temperature on Power Mos.

  • 请仔细阅读使用说明书，并在使用产品时注意安全。
  • 阅读完使用说明书后请请随驱动器保存，并于日后移交使用者。
  • JP1 跳线 [设定Hall sensors角度位置, 2 Pin]
    短路 -> 马达 Sensors 位置为120度
    开路 -> 马达 Sensors 位置为 60度
    NOTE:错误的角度选择可能损坏驱动器

  • J1 接头 [外部转速控制输入端, 3 Pin]
    1 -> 外部调速旋钮+V接点
    2 -> 外部调速旋钮 Wiper接点(调整点)
    3 -> 外部调速旋钮 0V接点(GND)
    NOTE: 使用外部可变电阻调速时请搭配20K奥姆,电压范围0 +5V。

  • J2 接头 [内外部速度选择设定, 3 Pin]
    1:2短路 -> 设定由内部VR调速
    2:3短路 -> 设定由外部VR或外部电压调速

  • J3 电源输入连接头
     1 -> 电源输入+V接点
    2 -> 电源输入0V(GND)接点

  • J4 接头 [马达输出入讯号接线端, 8 Pin]
    脚位
    名称
    出线颜色
    马达线色
    1
    		 马达线圈U相
    		(蓝) (蓝)
    2
    		 马达线圈V相
    		(白)
    		 (白)
    3
    		 马达线圈W相
    		(棕)
    		 (棕)
    4
    		 Hall Sensor电源 H +
    		 (橙)
    		 (橙)
    5
    		 Hall Sensor电源 H -
    		 (黑)
    		 (黑)
    6
    		 Hall Sensor, HU
    		(黄)
    		 (黄)
    7
    		 Hall Sensor, HV
    		(灰)
    		(灰)
    8
    		 Hall Sensor, HW (绿) (绿)

  • J5 接头 [信号控制输出入讯号接线端, 10 Pin]
    脚位
    名称
    出线颜色
    马达线色
    1
    		 CW/CCW正反转输入端
    		(棕)

    2
    		 RUN/BRAKE煞车输入端
    		(红)

    3
    		 START/ STOP输出致能控制端
    		(橙)

    4
    		 霍尔位置感应器, HU 信号输出端
    		 (黄)
    		 供PLC或CPU侦测绝对位置使用
    5
    		 霍尔位置感应器, HV 信号输出端
    		 (绿)
    6
    		 霍尔位置感应器, HW信号输出端
    		 (蓝)
    7
    		 SPEED速度输出
    		 (紫)

    8
    		 GND信号地
    		 (黑)

    9
    		 ALARM输出 Open Collector C
    		 (灰)
    		接线注意勿反接
    10
    		 ALARM输出 Open Collector E (白)

  • J6 马达过热保护连接头(2PIN)
    1:2 -> 马达过热保护开关接点,马达厂专用选购配备

  • J7 复归/警报锁定连接头
    1:2短路 -> 执行外部复归
    1:2开路 -> 正常运转状态
    2:3短路 -> 设定当发生任何驱动器异常时启动警报机制,马达运转停止,输出功率关闭
    2:3开路 -> 设定当发生任何驱动器异常时不启动警报机制,马达仍然可以运行,直到驱动器过热!

  • R6 内部速度调整VR
    速度调整范围:50RPM - 25000 RPM

  • R7 加速时间设定VR
    调整范围:大约0-6sec.

  • R8 减速时间设定VR
    调整范围:大约0-6sec.



应用范例(一):
直流无刷马达驱动器，应用于输送带时使控制方式变得更简单，只需简单的调整设定，便可以使输送带运转时速度平稳，驱动器内建 TORQUE 自动补偿侦测，因此无论输送带上的物体轻重， MCR-BL2406B 直流无刷驱动器便可以自动侦测马达运转状态，使马达运转定速，无论您原先设计何种 AC 感应马达，或 DC碳刷马达，使用最完整的 MCR-BL2406B 无刷马达驱动器，配合无刷马达免保养、寿命长及连续运转不发烫的解决方案，将使得控制变得更容易、低成本且量产效能大幅提高。
应用范例(二):
PP 盒包装机半自动 DVD VCD CD
录像带、DVD、VCD、CD 等之 PP 外盒应用于快速稳定送膜定位，只需简单的设定所需转速，便可以使其正反转与停止控制自如，无论半自动或全自动有了定速功能，即使机械老旧而产生的机械阻力MCR-BL2406B无刷马达驱动器的内部侦测电路，都可以使机器稳定而发挥最大效能。
应用范例(三):
当 MCR-BL2406B无刷马达驱动器应用于涡杆或螺杆时，无论水平运动、左右摆料，驱动器可以在不经过停止的情况下直接高速正逆转往返运动，任何马达瞬间正逆转所造成的反向电动势，将被驱动器保护电路全数吸收并且释放，当运动于垂直运动时亦可保持所设定的速度，可简易配合简单回路，即可达成快进慢进，快退慢退的应用，CDR 的棉套废料收料设备即是应用之一，亦可运用于 X-Y 平台、电缸或电动流量阀。
应用范例(四):化学工业
当 MCR-BL2406B 无刷马达驱动器应用于化学或医药调剂实验设备...，即可使驱动器依照所调整的速度，做单一转向或是正反转往覆运动，使设备制造更简单，体积小且方便携带。
应用范例(五):
MCR-BL2406B 无刷马达驱动器应用于食品工业产品时，驱动器的高速运算核心，可使马达运转达到 3600RPM 或更快，无论低速扭力的表现或是瞬间加速，MCR-BL2406B 都是不可或缺的组件。
应用范例(六):家电设备
当无刷马达驱动器应用于洗衣机不但运转噪音极低，并且可以非常容易以干接点控制其正逆转，并且利用外部 D/A 信号控制马达速度，应用于烘干机与冷气机，外部只需输入电压信号指令，驱动器内部由 PWM 控制马达转速，不但节省能源且不发烫。
应用范例(七):
当 MCR-BL2406B 无刷马达驱动器应用于裁缝机，可瞬间提速或快速进刀，应用于裁布机亦可使裁刀自动依照驱动器输出的脉波信号回馈，计算出运行长度，可自动裁切、自动归位，配合驱动器的定速自动补偿扭力功能，亦可应用于汽车打蜡机、低速研磨设备或电动工具，体积小且操作控制简便，易于安装。
应用范例(八):自动化封尾机
当 MCR-BL2406B 无刷马达驱动器应用于自动封尾设备，举凡牙膏、果酱、化妆品工业...等，自动填料与封尾前的记号快速搜寻与定位MCR-BL2406B 都使得配线变得非常简单，即可与光电开关完成每0.7秒搜寻一次记号点与快速定位的周期动作，无须保养也不会有步进马达于加速过程中容易失步的缺点，使机器运转顺畅。

高质量的 MCR-BL2406B 无刷马达驱动器，经过全自动化量产与严密的测试，适用各种国内外各厂牌之3相无刷马达驱动，具有自由停止、瞬间正逆转保护功能。在产业上的应用不胜枚举，兹例举以上八种应用大纲供设计者参考，如蒙垂询尽请不吝指教。
