提供您最有競爭力的無刷馬達驅動器 MCR-BL2406M:

• 方案A 一套含底無蓋 無刷驅動器+60框80W 無刷馬達 NTD$2450-不含運費

1. 裸版(ONLY PCB) 每個單價 NTD$800元 (數量介於 1-1000pcs)

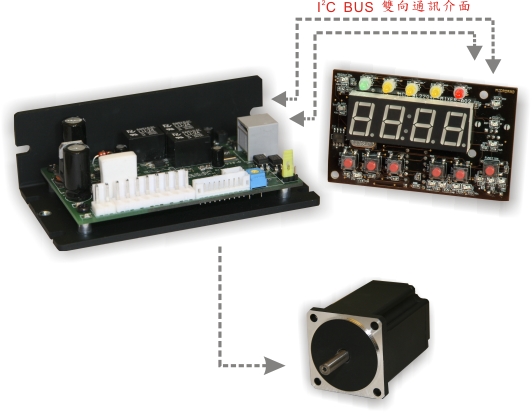

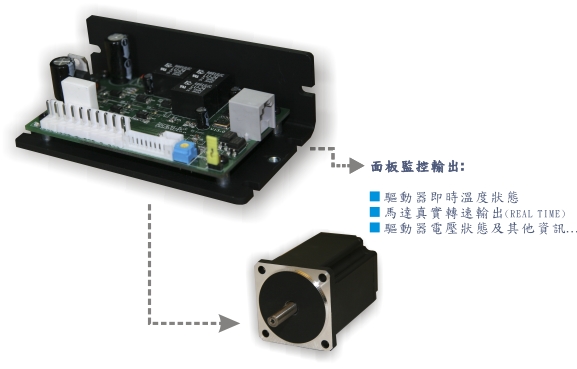

2. 驅動器含底座如下圖 每個單價 NTD$950元 (加上蓋再加100元)
3. 馬達配60框 80W 軸心8mm 長度85mm 扭力 3Kg-cm 單價 NTD$1500元 (其他馬達需求請由頁尾與我們連絡)
4. 出貨金額小於 NTD$3000元 加運費 100元

可列印版本

(註一):當選購面板可提供客戶訂定現有I/O範圍內之專屬功能，唯可能有最低數量限制。

• JP4 接頭 [N/A, 2 Pin]


• J2 接頭 [外部轉速控制輸入端, 3 Pin]
  1 -> 外部調速旋鈕+V 接點
  2 -> 外部調速旋鈕 Wiper 接點(調整點)
  3 -> 外部調速旋鈕 0V 接點 (GND)
  NOTE: 使用外部可變電阻調速時請搭配10K Ohmic B Type，電壓範圍0 +5V。


• J3 接頭 [內外部速度選擇設定, 3 Pin]
  1:2短路 -> 設定由內部VR調速
  2:3短路 -> 設定由外部VR或外部電壓調速


• J1 電源輸入連接頭
  1 -> 電源輸入DC+12~24V接點
  2 -> 電源輸入0V(GND)接點


• J5 接頭 [馬達輸出/入訊號接線端, 8 Pin]


  腳位	名稱	出線顏色	馬達線色
  1	馬達線圈U相	(藍)	(藍)/(藍)
  2	馬達線圈V相	(紫)	(紫)/(白)
  3	馬達線圈W相	(灰)	(灰)/(棕)
  4	Hall Sensor電源 H +	(黃)	(黃)/(橙)
  5	Hall Sensor電源 H -	(綠)	(綠)/(黑)
  6	Hall Sensor, HU	(棕)	(棕)/(黃)
  7	Hall Sensor, HV	(紅)	(紅)/(灰)
  8	Hall Sensor, HW	(橙)	(橙)/(綠)



• J6 接頭 [信號控制輸出入訊號接線端, 10 Pin]


  腳位	名稱	出線顏色	備註
  1	GND信號地 COM0	(黑)
  2	CW/CCW正反轉輸入端	(黃)
  3	BRAKE煞車輸入端(開路=煞車，短路=運轉)	(紅)
  4	輸出致能關閉 (開路=正常，短路=關閉)	(綠)
  5	復歸	(橙)
  6	扭力補償切換 (開路=有補償，短路=無補償)	(藍)	乾接點輸入點,無補償時VR對應PWM輸出
  7	扭力補償切換 (開路=有補償，短路=無補償)	(紫)
  8	輸出共地端 Output COM1	(棕)
  9	ALARM輸出 Open Collector C (<15mA)	(灰)
  10	SPEED速度輸出 Open Collector C (<15mA)	(白)



• R13 內部速度調整VR
  速度調整範圍:0RPM - 馬達最大轉速


• R10 加速時間設定VR
  N/A

• R11 減速時間設定VR
  N/A

• 錯誤代碼 & 警告輸出 (ALARM OUTPUT)
  當異常(欠相、過負載、過熱、過壓/低壓)發生時，驅動器內部的保護會作動，使馬達停止運轉，警告輸出訊號會依異常狀態輸出從OFF切換至ON，驅動器上的警告燈(紅色)也會點亮。可藉由運作綠色指示燈 (OPERATION LED)閃滅的次數來確認保護動作的原因，錯誤代碼如下：

  項目	保護動作	警告燈閃滅次數	可能原因說明
  1	過負載 (OVERLOAD)	3	超過馬達額定負荷
  2	驅動器過熱	5	驅動器內部溫度超過70℃
  3
  4
  5
  6
  7
