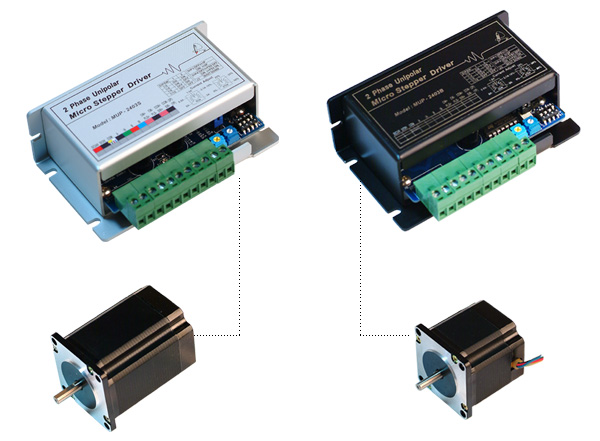

二相微步進馬達驅動器1/16
|
P/N:MCR-MUP2403S
|
適用各種國內外各廠牌之2相5線6線步進馬達之驅動
MCR-MUP2403B 微步進馬達驅動器提供您最有競爭力的價格... NTD$800 ea.(此價格最低訂購量≧100PCS)
產品特色:
- 電源輸入範圍廣，可由 DC12~40V
輸入範圍電流高達3安培皆可操作。
- 可選擇 1/2微步(1/2
Micro PWM)
- 1/4微步(1/4
Micro PWM)
- 1/8微步(1/8
Micro PWM)
- 1/16微步(1/16
Micro PWM)
- 可調整馬達供應電流量，使步進馬達運轉效能提高不發燙。
- 停止時驅動器自動制動馬達可停留在任何微步運行中之任意1/16位置。
- 脈波輸入停止時驅動器制動電流可調整。
- 可選擇輸入單脈波 (1P) 或雙脈波 (2P)。
- 寬廣頻率輸入範圍
Unipolar up to 220K，並可配合脈波產生器應用於各種運動
- 本驅動器設計採高速率 PWM 自動補償功能與高效率(High
Efficient)低溫設計可使馬達運作效能高且不發燙。
- 輸入採光電隔離設計，防止干擾並有輸入指示燈(CW
與 CCW
分別分色顯示)，操作檢視維修更加便利。
|
|

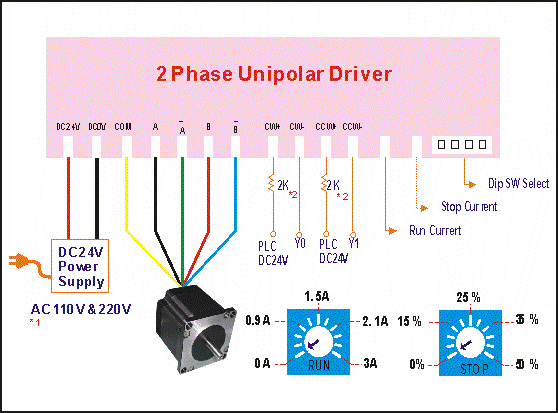

| 接線圖 |
|
- Optional(not
Include in MUP-2403S)
- Caution!
When using PLC transister output，addational
2K resister is necessary toprotect driver input
current else cause damage driver。
|
|
| 功能及特性一覽表
: |
|
型號
|
MUP-2403S
|
MUP-2403B
|
驅動方式
|
Unipolar
|
每相最大驅動電流
|
3A
Max .(可調)
|
輸入最高頻率
|
220KHz
|
輸入方式
|
Photo-Coupler
|
輸入指示
|
YES
|
| 電源輸入範圍 |
DC8V-45V
|
電流調整範圍
|
0%-100%
|
停止電流範圍
|
0%-50%
(可調)
|
馬達相線
|
(2相5線)(2相6線)
|
溫度保護
|
Yes
|
單雙脈波輸入(1P/2P)
|
Yes
|
儲存溫度
|
-20℃
~ +100℃
|
運作溫度
|
0℃ ~ +70℃
|
| Junction
Temp |
140℃
|
|

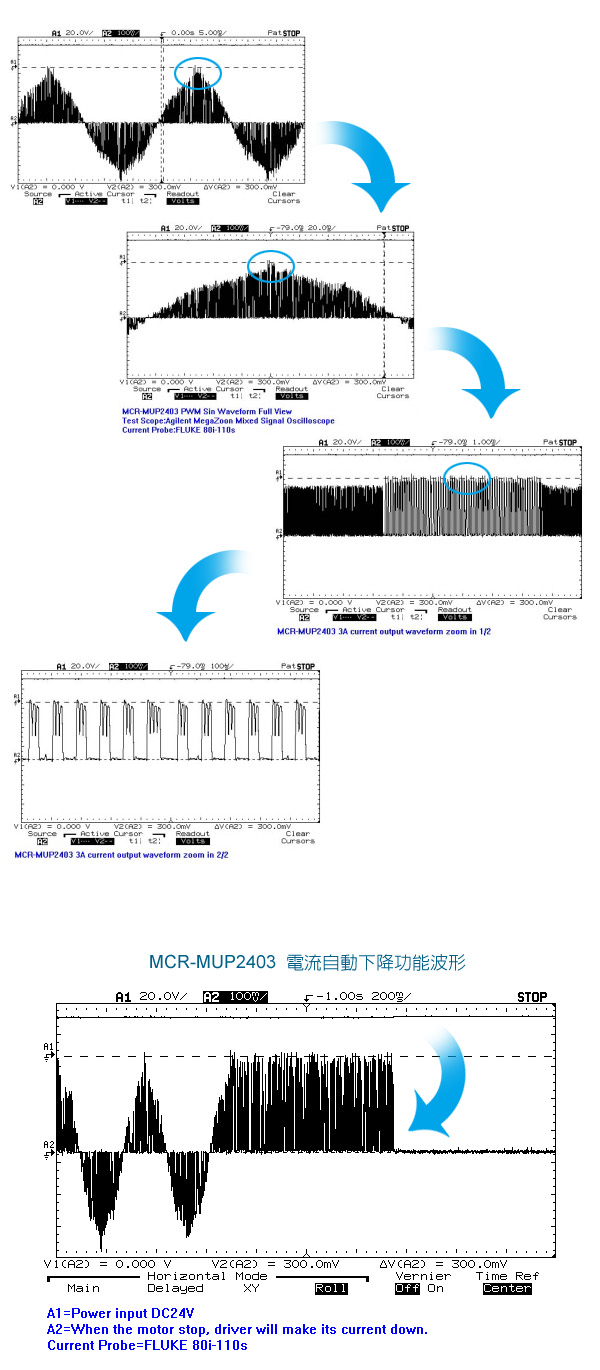

| 電流測試輸出波形: |
|
|
| DIP
SWITCH 部份 |
DIP
SWITCH SETTING:
|
DIP
|
1
|
2
|
1/2
Microstep
|
ON
|
ON
|
1/4
Microstep
|
ON
|
OFF
|
1/8
Microstep
|
OFF
|
ON
|
| 1/16
Microstep |
OFF
|
OFF
|
- DIP
SWITCH 3:
OFF => 1P
ON => 2P
- DIP
SWITCH 4:
OFF => POWER SAVE DISABLE
ON => POWER SAVE ENABLE
- J3=DRIVER
SHUT DOWN CONTROL PIN:
SHORT => DISABLE
OPEN => ENABLE
- J2
LIST:
DC+24V => POWER IN DC VOLTS
GND => POWER GND
DC+24V => UNIPOLAR MOTOR COMMON PIN
A => MOTORA
/A => MOTOR/A
B => MOTORB
/B => MOTOR/B
CW+ => CW ROTATE INPUT +V (NORMAL DC+5V INPUT)
CW- => CW ROTATE INPUT -V
CCW+ => CCW ROTATE INPUT +V (NORMAL DC+5V INPUT)
CCW- => CCW ROTATE INPUT -V
|
| 訊號說明: |
|
|
|

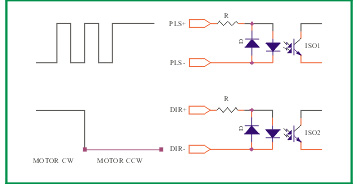

1P
PULSE INPUT METHOD
|
|
|
|

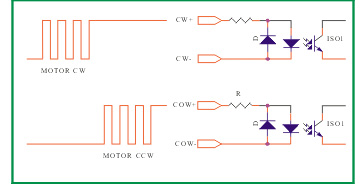

2P
PULSE INPUT METHOD
|
|
|
|

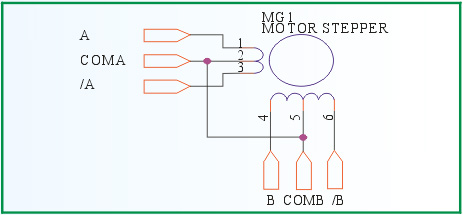

MOTOR
CONNECTION METHOD
|
|
