| 規
格 表 |
名稱／型號
|

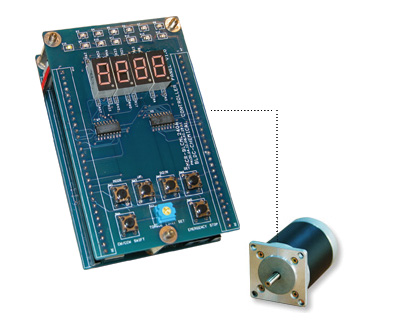

直流無刷馬達驅動器／MCR-BLCML2406
|
使用電源
|
DC24V
+_20% 或 DC12V(定製品) |
輸出電流
|
6A (Max.) |
適用馬達功率
|
＜200W
|
速度控制範圍
|
50:1 |
操作功能
|
可依客戶要求設計專屬配套功能、加速時間與減速時間程式控制、馬達瞬間正反轉、內藏指撥開關4段功能預留設定、功率輸出致能關閉、即時轉速速度顯示、警報輸出、電流過大偵測、溫度過熱保護攝氏70度C、外部緊急停止、外部復歸輸入、最大扭力輸出設定、扭力輸出燈號顯示、正反轉狀態指示、故障警示… |
轉速設定
|
內部/ 外部轉速控制 (20K
Ohmic , 0 5V) |
| 加速時間、減速時間 |
由程式控制 |
輸入訊號
|
正反轉，運轉/停止,煞車,復歸連續自動化功能控制 |
環境溫度/濕度
|
-40
C to +85 C |
| 尺寸/重量 |
95(H)x60(W)x38(D)+-1 mm / 170g (不含外殼) |
| 產
品 特 點: |
|
除具有可決定性定速定扭力自動補償功能外，亦可以設定扭力最大輸出，並顯示扭力輸出狀態。並且首次將面板顯示功能合併於驅動器與控制器於一身，實現超小體積製程，提供自動化控制完整技術解決方案，完全整合控制器與驅動器以降低成本。
- 平穩的轉矩輸出，具高扭力特性
- 低噪音，長時間使用馬達不發燙
- 體積小，效率高，壽命長，可瞬間高速正反轉，可依照客戶功能訂制(註1)
|
Tc.
Mos Case Temperature( C)
Maximun
Drain Current Vs.Case Temperature on Power Mos.
|
- 請仔細閱讀使用說明書，並在使用產品時注意安全。
- 閱讀完使用說明書後請請隨驅動器保存，並於日後移交使用者。
- (註1):客戶可依照自動化流程把連貫動作由本公司完全由驅動器微電腦控制，唯訂製數量可能有最低限制.
|
- 四位數速度顯示器
四位數七段顯示器可顯示速度外的其他運轉資訊,�
- 按鍵控制
MODE、UP、DOWN、SET可設定馬達運轉功能或其他用途.
CW/CCW 可設定即時正逆轉狀態,
EMERGENCY STOP可確保運轉安全性,使驅動器緊急停止.
- J7
接頭 [外部轉速控制輸入端, 3 Pin]
1 -> 外部調速旋鈕+V接點
2 -> 外部調速旋鈕 Wiper接點(調整點)
3 -> 外部調速旋鈕 0V接點(GND)
NOTE: 使用外部可變電阻調速時請搭配20K歐姆,電壓範圍0 +5V。
- R11
最大扭力設定旋鈕
設定時按下MODE鍵,可以檢知扭力設定百分比,已決定驅動器操控馬達的最大扭力輸出.
-
J8 電源輸入連接頭
1 -> 電源輸入+24V接點 (可選購12V版本)
2 -> 電源輸入0V(GND)接點
- J11
接頭 [馬達輸出入訊號接線端, 8 Pin]
|
腳位
|
名稱
|
出線顏色
|
馬達線色
|
|
1
|
馬達線圈U相
|
(藍) |
(藍) |
|
2
|
馬達線圈V相
|
(白)
|
(白) |
|
3
|
馬達線圈W相
|
(棕)
|
(棕) |
|
4
|
Hall
Sensor電源 H +
|
(橙)
|
(橙) |
|
5
|
Hall
Sensor電源 H -
|
(黑)
|
(黑) |
|
6
|
Hall
Sensor, HU
|
(黃)
|
(黃) |
|
7
|
Hall
Sensor, HV
|
(灰)
|
(灰) |
|
8
|
Hall
Sensor, HW |
(綠) |
(綠) |
- S17
四段指撥開關設定
可設定預留功能切換共16種選擇
| 應用範例(一): |
| 直流無刷馬達驅動器，應用於輸送帶時使控制方式變得更簡單，只需簡單的調整設定，便可以使輸送帶運轉時速度平穩，驅動器內建
TORQUE 自動補償偵測，因此無論輸送帶上的物體輕重， MCR-BLCML2406 直流無刷驅動器便可以自動偵測馬達運轉狀態，使馬達運轉定速，無論您原先設計何種
AC 感應馬達，或 DC碳刷馬達，使用最完整的 MCR-BLCML2406 無刷馬達驅動器，配合無刷馬達免保養、壽命長及連續運轉不發燙的解決方案，將使得控制變得更容易、低成本且量產效能大幅提高。 |
|
| 應用範例(二): |
PP 盒包裝機半自動 DVD VCD CD
錄影帶、DVD、VCD、CD 等之 PP 外盒應用於快速穩定送膜定位，只需簡單的設定所需轉速，便可以使其正反轉與停止控制自如，無論半自動或全自動有了定速功能，即使機械老舊而產生的機械阻力BL150-0無刷馬達驅動器的內部偵測電路，都可以使機器穩定而發揮最大效能。 |
|
| 應用範例(三): |
| 當 MCR-BLCML2406無刷馬達驅動器應用於渦桿或螺桿時，無論水平運動、左右擺料，驅動器可以在不經過停止的情況下直接高速正逆轉往返運動，任何馬達瞬間正逆轉所造成的反向電動勢，將被驅動器保護電路全數吸收並且釋放，當運動於垂直運動時亦可保持所設定的速度，可簡易配合簡單迴路，即可達成快進慢進，快退慢退的應用，CDR
的棉套廢料收料設備即是應用之一，亦可運用於 X-Y 平台、電缸或電動流量閥。 |
|
| 應用範例(四):化學工業 |
| 當 MCR-BLCML2406 無刷馬達驅動器應用於化學或醫藥調劑實驗設備...，即可使驅動器依照所調整的速度，做單一轉向或是正反轉往覆運動，使設備製造更簡單，體積小且方便攜帶。 |
|
| 應用範例(五): |
| MCR-BLCML2406 無刷馬達驅動器應用於食品工業產品時，驅動器的高速運算核心，可使馬達運轉達到
3600RPM 或更快，無論低速扭力的表現或是瞬間加速，MCR-BLCML2406 都是不可或缺的組件。 |
|
| 應用範例(六):家電設備 |
| 當無刷馬達驅動器應用於洗衣機不但運轉噪音極低，並且可以非常容易以乾接點控制其正逆轉，並且利用外部
D/A 信號控制馬達速度，應用於烘乾機與冷氣機，外部只需輸入電壓信號指令，驅動器內部由 PWM
控制馬達轉速，不但節省能源且不發燙。 |
|
| 應用範例(七): |
| 當 MCR-BLCML2406 無刷馬達驅動器應用於裁縫機，可瞬間提速或快速進刀，應用於裁布機亦可使裁刀自動依照驅動器輸出的脈波信號回饋，計算出運行長度，可自動裁切、自動歸位，配合驅動器的定速自動補償扭力功能，亦可應用於汽車打蠟機、低速研磨設備或電動工具，體積小且操作控制簡便，易於安裝。 |
|
| 應用範例(八):自動化封尾機 |
| 當 MCR-BLCML2406 無刷馬達驅動器應用於自動封尾設備，舉凡牙膏、果醬、化妝品工業...等，自動填料與封尾前的記號快速搜尋與定位MCR-BLCML2406
都使得配線變得非常簡單，即可與光電開關完成每0.7秒搜尋一次記號點與快速定位的週期動作，無須保養也不會有步進馬達於加速過程中容易失步的缺點，使機器運轉順暢。
|
|
| 高品質的 MCR-BLCML2406 無刷馬達驅動器，經過全自動化量產與嚴密的測試，適用各種國內外各廠牌之3相無刷馬達驅動，具有自由停止、瞬間正逆轉保護功能。在產業上的應用不勝枚舉，茲例舉以上八種應用大綱供設計者參考，如蒙垂詢盡請不吝指教。 |
| |
| |
|
|
