規 格 表
名稱／型號

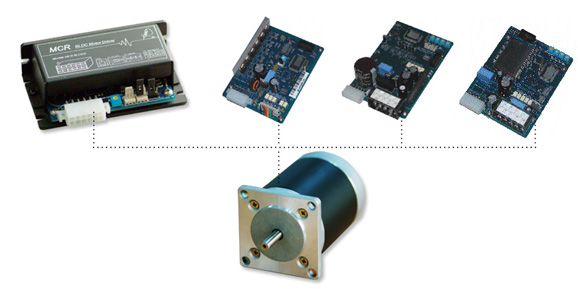

直流無刷馬達驅動器／MCR-BL2406B (V6.0 )
使用電源
DC24V ±20% 或 DC12V(定製品)
輸出電流
6A (Max.)
適用馬達功率
＜150W
速度控制範圍
50:1
操作功能
加速時間與減速時間獨立設定、馬達瞬間正反轉、內部/ 外部速度選擇、功率輸出致能關閉、霍爾IC三相信號輸出、即時轉速脈波輸出、警報輸出鎖定(註一)、電流過大偵測、60 / 120 Hall Sensor 位置選擇、溫度過熱保護、馬達過熱保護(定製品)、外部復歸輸入、
轉速設定
內部/ 外部轉速控制 (20K Ohmic , 0 5V)
加速時間、減速時間 各0-5Sec.
輸入訊號
正反轉，運轉/停止,煞車,復歸
環境溫度/濕度
-40 ℃ to +85 ℃
尺寸/重量 60(L)x108(W)x30(H) ±1 mm / 180g
(註一):當特殊應用時可以選擇警報是否輸出,無論如何選擇輸出狀態,溫度保護功能仍然有效

產 品 特 點:
  • 平穩的轉矩輸出，具高扭力特性
  • 低噪音，長時間使用馬達不發燙
  • 體積小，效率高，壽命長，可瞬間高速正反轉，加減速時間獨立調整…
  • 內部／外部速度調整選擇
  • 馬達每轉輸出12或24個脈波可供檢知運算使用
  • 提供三項霍爾信號輸出，專供使用PLC或微電腦計算絕對位置使用



Tc. Mos Case Temperature( C)
Maximun Drain Current Vs.Case Temperature on Power Mos.

  • 請仔細閱讀使用說明書，並在使用產品時注意安全。
  • 閱讀完使用說明書後請請隨驅動器保存，並於日後移交使用者。
  • JP1 跳線 [設定Hall sensors角度位置, 2 Pin]
    短路 -> 馬達 Sensors 位置為120度
    開路 -> 馬達 Sensors 位置為 60度
    NOTE:錯誤的角度選擇可能損壞驅動器

  • J1 接頭 [外部轉速控制輸入端, 3 Pin]
    1 -> 外部調速旋鈕+V接點
    2 -> 外部調速旋鈕 Wiper接點(調整點)
    3 -> 外部調速旋鈕 0V接點(GND)
    NOTE: 使用外部可變電阻調速時請搭配20K歐姆,電壓範圍0 +5V。

  • J2 接頭 [內外部速度選擇設定, 3 Pin]
    1:2短路 -> 設定由內部VR調速
    2:3短路 -> 設定由外部VR或外部電壓調速

  • J3 電源輸入連接頭
     1 -> 電源輸入+V接點
    2 -> 電源輸入0V(GND)接點

  • J4 接頭 [馬達輸出入訊號接線端, 8 Pin]
    腳位
    名稱
    出線顏色
    馬達線色
    1
    		 馬達線圈U相
    		(藍) (藍)
    2
    		 馬達線圈V相
    		(白)
    		 (白)
    3
    		 馬達線圈W相
    		(棕)
    		 (棕)
    4
    		 Hall Sensor電源 H +
    		 (橙)
    		 (橙)
    5
    		 Hall Sensor電源 H -
    		 (黑)
    		 (黑)
    6
    		 Hall Sensor, HU
    		(黃)
    		 (黃)
    7
    		 Hall Sensor, HV
    		(灰)
    		(灰)
    8
    		 Hall Sensor, HW (綠) (綠)

  • J5 接頭 [信號控制輸出入訊號接線端, 10 Pin]
    腳位
    名稱
    出線顏色
    馬達線色
    1
    		 CW/CCW正反轉輸入端
    		(棕)

    2
    		 RUN/BRAKE煞車輸入端
    		(紅)

    3
    		 START/ STOP輸出致能控制端
    		(橙)

    4
    		 霍爾位置感應器, HU 信號輸出端
    		 (黃)
    		 供PLC或CPU偵測絕對位置使用
    5
    		 霍爾位置感應器, HV 信號輸出端
    		 (綠)
    6
    		 霍爾位置感應器, HW信號輸出端
    		 (藍)
    7
    		 SPEED速度輸出
    		 (紫)

    8
    		 GND信號地
    		 (黑)

    9
    		 ALARM輸出 Open Collector C
    		 (灰)
    		接線注意勿反接
    10
    		 ALARM輸出 Open Collector E (白)

  • J6 馬達過熱保護連接頭(2PIN)
    1:2 -> 馬達過熱保護開關接點,馬達廠專用選購配備

  • J7 復歸/警報鎖定連接頭
    1:2短路 -> 執行外部復歸
    1:2開路 -> 正常運轉狀態
    2:3短路 -> 設定當發生任何驅動器異常時啟動警報機制,馬達運轉停止,輸出功率關閉
    2:3開路 -> 設定當發生任何驅動器異常時不啟動警報機制,馬達仍然可以運行,直到驅動器過熱!

  • R6 內部速度調整VR
    速度調整範圍:50RPM - 25000 RPM

  • R7 加速時間設定VR
    調整範圍:大約0-6sec.

  • R8 減速時間設定VR
    調整範圍:大約0-6sec.



應用範例(一):
直流無刷馬達驅動器，應用於輸送帶時使控制方式變得更簡單，只需簡單的調整設定，便可以使輸送帶運轉時速度平穩，驅動器內建 TORQUE 自動補償偵測，因此無論輸送帶上的物體輕重， MCR-BL2406B 直流無刷驅動器便可以自動偵測馬達運轉狀態，使馬達運轉定速，無論您原先設計何種 AC 感應馬達，或 DC碳刷馬達，使用最完整的 MCR-BL2406B 無刷馬達驅動器，配合無刷馬達免保養、壽命長及連續運轉不發燙的解決方案，將使得控制變得更容易、低成本且量產效能大幅提高。
應用範例(二):
PP 盒包裝機半自動 DVD VCD CD
錄影帶、DVD、VCD、CD 等之 PP 外盒應用於快速穩定送膜定位，只需簡單的設定所需轉速，便可以使其正反轉與停止控制自如，無論半自動或全自動有了定速功能，即使機械老舊而產生的機械阻力MCR-BL2406B無刷馬達驅動器的內部偵測電路，都可以使機器穩定而發揮最大效能。
應用範例(三):
當 MCR-BL2406B無刷馬達驅動器應用於渦桿或螺桿時，無論水平運動、左右擺料，驅動器可以在不經過停止的情況下直接高速正逆轉往返運動，任何馬達瞬間正逆轉所造成的反向電動勢，將被驅動器保護電路全數吸收並且釋放，當運動於垂直運動時亦可保持所設定的速度，可簡易配合簡單迴路，即可達成快進慢進，快退慢退的應用，CDR 的棉套廢料收料設備即是應用之一，亦可運用於 X-Y 平台、電缸或電動流量閥。
應用範例(四):化學工業
當 MCR-BL2406B 無刷馬達驅動器應用於化學或醫藥調劑實驗設備...，即可使驅動器依照所調整的速度，做單一轉向或是正反轉往覆運動，使設備製造更簡單，體積小且方便攜帶。
應用範例(五):
MCR-BL2406B 無刷馬達驅動器應用於食品工業產品時，驅動器的高速運算核心，可使馬達運轉達到 3600RPM 或更快，無論低速扭力的表現或是瞬間加速，MCR-BL2406B 都是不可或缺的組件。
應用範例(六):家電設備
當無刷馬達驅動器應用於洗衣機不但運轉噪音極低，並且可以非常容易以乾接點控制其正逆轉，並且利用外部 D/A 信號控制馬達速度，應用於烘乾機與冷氣機，外部只需輸入電壓信號指令，驅動器內部由 PWM 控制馬達轉速，不但節省能源且不發燙。
應用範例(七):
當 MCR-BL2406B 無刷馬達驅動器應用於裁縫機，可瞬間提速或快速進刀，應用於裁布機亦可使裁刀自動依照驅動器輸出的脈波信號回饋，計算出運行長度，可自動裁切、自動歸位，配合驅動器的定速自動補償扭力功能，亦可應用於汽車打蠟機、低速研磨設備或電動工具，體積小且操作控制簡便，易於安裝。
應用範例(八):自動化封尾機
當 MCR-BL2406B 無刷馬達驅動器應用於自動封尾設備，舉凡牙膏、果醬、化妝品工業...等，自動填料與封尾前的記號快速搜尋與定位MCR-BL2406B 都使得配線變得非常簡單，即可與光電開關完成每0.7秒搜尋一次記號點與快速定位的週期動作，無須保養也不會有步進馬達於加速過程中容易失步的缺點，使機器運轉順暢。

高品質的 MCR-BL2406B 無刷馬達驅動器，經過全自動化量產與嚴密的測試，適用各種國內外各廠牌之3相無刷馬達驅動，具有自由停止、瞬間正逆轉保護功能。在產業上的應用不勝枚舉，茲例舉以上八種應用大綱供設計者參考，如蒙垂詢盡請不吝指教。
